519 – Maniglia a ripresa in PA FV con pulsante e perno ferro

Colore

Nero

Unità di misura

Millimetri

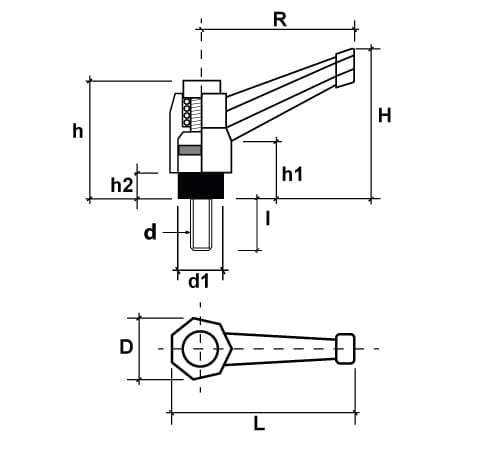

519 vite scheda 09 08 2022
wdt_ID Cod. R d L D H h h2 h1 d1 I
1 519100LNMRPP4 40 5 MA 50 17 42 33 7 15 12 10
2 519101LNMRPP4 40 5 MA 50 17 42 33 7 15 12 20
3 519102LNMRPP4 40 5 MA 50 17 42 33 7 15 12 30
4 519103LNMRPP4 40 6 MA 50 17 42 33 7 15 12 15
5 519104LNMRPP4 40 6 MA 50 17 42 33 7 15 12 20
6 519105LNMRPP4 40 6 MA 50 17 42 33 7 15 12 25
7 519106LNMRPP4 40 6 MA 50 17 42 33 7 15 12 30
8 519107LNMRPP4 40 8 MA 50 17 42 33 7 15 12 15
9 519108LNMRPP4 40 8 MA 50 17 42 33 7 15 12 30
10 519109LNMRPP4 60 6 MA 70 22 42 37 8 14 15 15
Cod. R d L D H h h2 h1 d1 I
